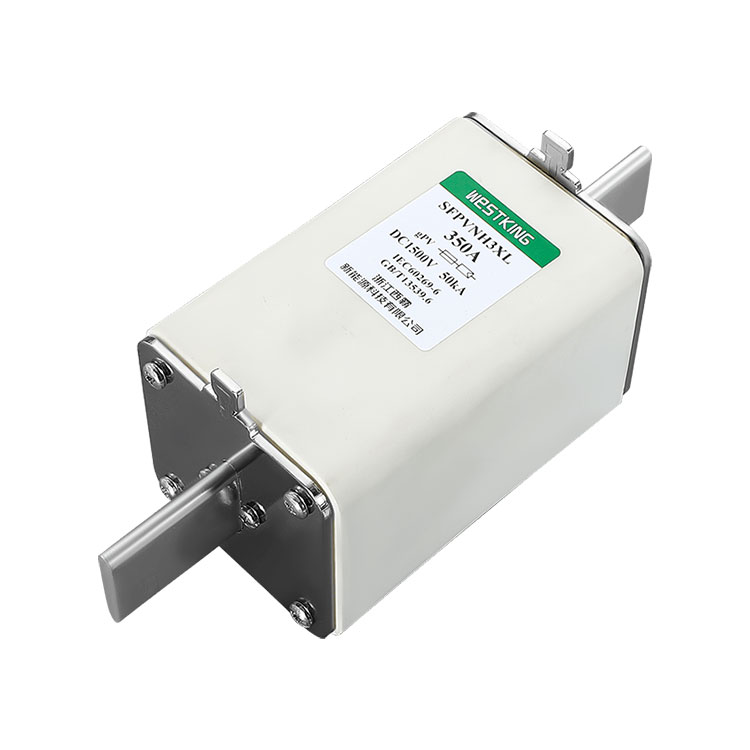

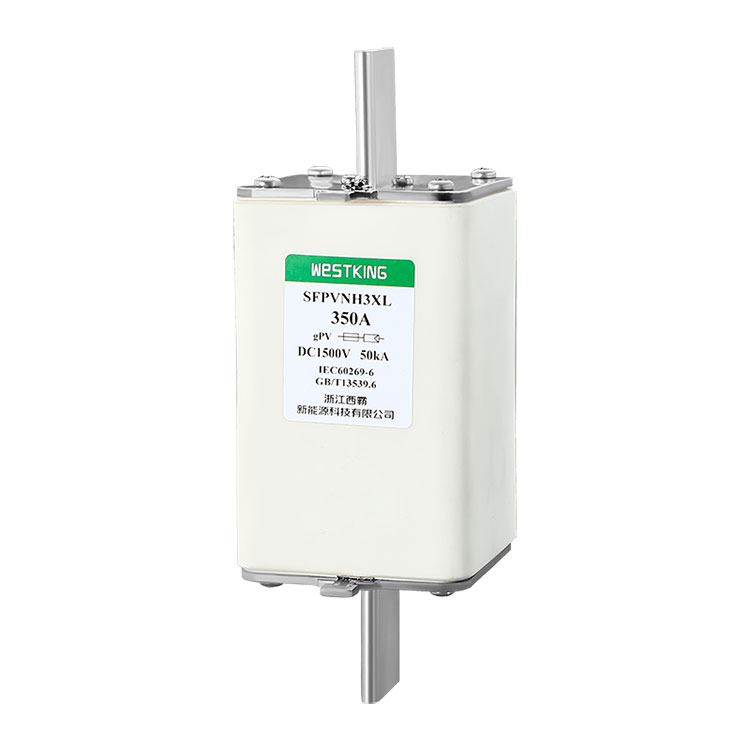

Предохранительная вставка NH3XL GPV 1500 В постоянного тока

В фотоэлектрических системах производства электроэнергии предохранители WESTKINGиграют ключевую роль в защите цепей и оборудования от потенциального ущерба, возникающего в результате перегрузки по току и короткого замыкания. Эти предохранители находят широкое применение в различных сегментах фотоэлектрических установок, включая цепи цепочек элементов, входные/выходные цепи инверторов, схемы зарядки аккумуляторов и инверторные схемы, подключенные к сети.

Отправить запрос

Описание продукта

В фотоэлектрических системах производства электроэнергии предохранители WESTKINGв основном используются для защиты цепей и оборудования от повреждений, вызванных перегрузкой по току и токами короткого замыкания. Эти предохранители широко используются в цепях фотоэлектрических элементов, входных/выходных цепях инверторов, цепях зарядки аккумуляторов, инверторных цепях, подключенных к сети, и т. д. для повышения надежности и стабильности системы. Предохранители WESTKING изготовлены из высококачественных материалов и изготовлены с изысканным мастерством, отличаются высокой производительностью, простотой установки и компактной конструкцией, что позволяет удовлетворить потребности различных сценариев.

Технические данные

•Номинальное напряжение:	1500 В постоянного тока
•Номинальные токи:	350А...630А
•Категория использования:	ГПВ
•Номинальная отключающая способность:	50 кА
•Минимальный рейтинг прерываний:	1,35·В
• Неплавкий ток:	1,13·В
•Температура хранения:	-40°С ... 90°С
•Рабочая Температура :	-40°С ... 85°С

• Если температура окружающей среды превышает 25°C, обратитесь к таблице коррекции температуры предохранителя WESTKING Solar.

Стандарты

IEC/EN 60269-1 Плавкие вставки – общие требования

IEC/EN 60269-6 Плавкие вставки для солнечных фотоэлектрических систем

UL248-19 Фотоэлектрические плавкие вставки

Соответствует RoHS

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ/ПРЕИМУЩЕСТВА

Устойчивая к высокому напряжению глиноземная керамика

Способен прерывать малые токи повреждения.

Низкое повышение температуры

Прецизионный штампованный предохранительный элемент

Низкое энергопотребление

ПРИЛОЖЕНИЯ

Совместимое с инверторами и контроллерами заряда аккумуляторов, это устройство обеспечивает защиту встроенных фотоэлектрических модулей и подходит для применения в распределительных коробках.

Подходит для использования во всех фотоэлектрических системах и обеспечивает защиту на уровне цепочки/массива фотоэлектрических систем.

Сертификаты

• is09001 iatf16949

Источник

Китай

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный ток	I2t(A2s)		Потеря мощности (Вт) 1,0 В	Вес нетто
Номинальный ток	плавление	Клиринг	Потеря мощности (Вт) 1,0 В	Вес нетто
350А	44000	136000	80	1600г
400А	56000	180000	88
450А	60000	260000	95
500А	70000	290000	106
550А	80500	320000	112
630А	89000	370000	126
