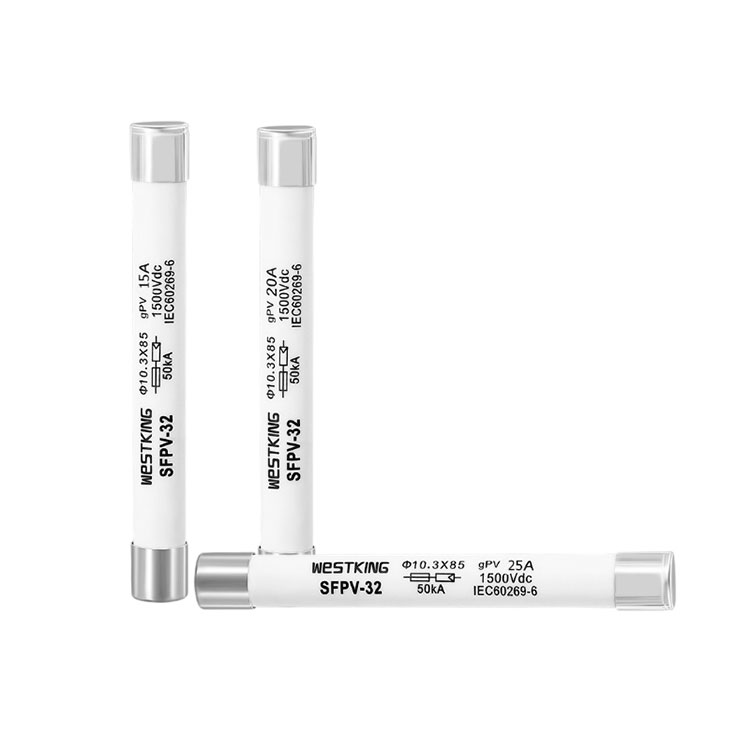

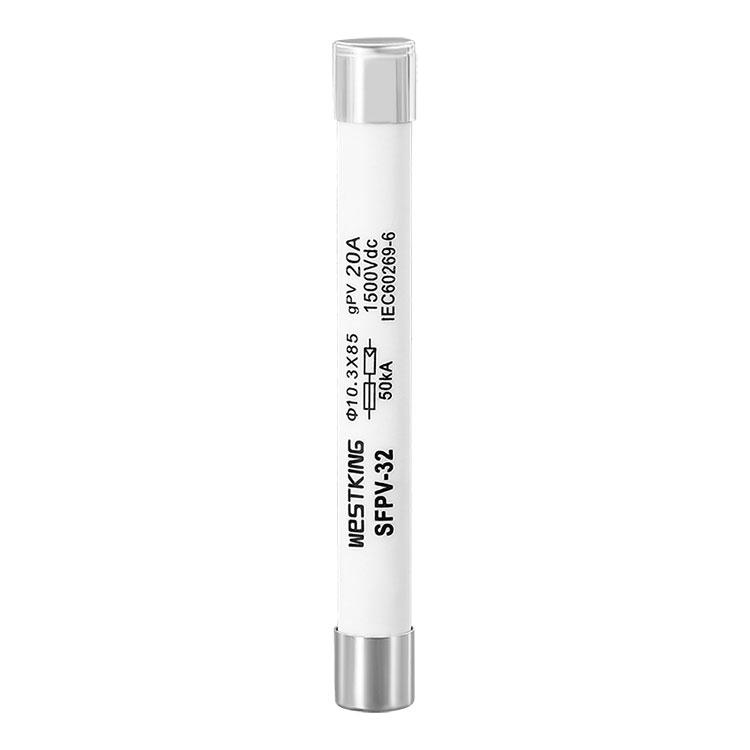

Плавкая вставка GPV 10x85 мм, 1500 В постоянного тока

Серия фотоэлектрических (PV) предохранителей WESTKING SOLAR 10X85 мм специально разработана, чтобы выдерживать суровые температуры и циклы тока фотоэлектрических систем. Эти предохранители прошли строгие циклические испытания и получили сертификаты TUV и CE. Металлические колпачки с обоих концов обработаны серебром, а керамические части изготовлены из высокоглиноземистой керамики, обеспечивающей устойчивость к высокому напряжению и сильной дуге. Эти предохранители с номиналом 1500 В постоянного тока рассчитаны на низкую минимальную отключающую способность при токе, в 1,35 раза превышающем номинальный, что позволяет безопасно прерывать цепь в типичных условиях низкого тока короткого замыкания.

Плавкая вставка GPV 10x85 мм, 1500 В постоянного токаТехнические данные

Стандарты

IEC/EN 60269-1 Плавкие вставки – общие требования

IEC/EN 60269-6 Плавкие вставки для солнечных фотоэлектрических систем

UL248-19 Фотоэлектрические плавкие вставки

Соответствует RoHS

Плавкая вставка GPV 10x85 мм, 1500 В постоянного токаОСНОВНЫЕ ХАРАКТЕРИСТИКИ/ПРЕИМУЩЕСТВА

Выдерживает текущие потрясения

Переносит высокие и низкие температуры окружающей среды.

Низкое повышение температуры, длительный срок службы

Обеспечивает надежную работу даже при экстремальных температурах.

Плавкая вставка GPV 10x85 мм, 1500 В постоянного токаПРИЛОЖЕНИЯ

Линейная защита фотоэлектрических модулей. Совместимость с инверторами и контроллерами заряда аккумуляторов.

Подходит для применения в блоках суммирования.

Применимо ко всем фотоэлектрическим системам.

Обеспечивает защиту на уровне цепочки/массива фотоэлектрических систем.

Плавкая вставка GPV 10x85 мм, 1500 В постоянного токаСертификаты

is09001 iatf16949

ТЮВ СЕ

Источник

Китай

Т-I характеристики

Размеры (мм)

Совместимые основания FUSE

Таблица коэффициентов температурной коррекции

Описание:

1. Предохранитель нормально работает в диапазоне температур от -5°C до 40°C, дополнительная коррекция не требуется.

2. Допустимые условия использования: от -40°C до 85°C.

3. В пределах допустимых условий использования см. эту таблицу.

Сердечник фотоэлектрического предохранителя Westking, плавкий элемент, спроектирован и разработан компанией независимо и изготовлен методом высокоточного прессования. Предохранитель имеет несколько узких каналов, что обеспечивает точность взрывателя. Это отличается от многих заводов, использующих технологию лазерной резки. Принцип лазерной резки заключается в плавлении предохранителя при высоких температурах, что приводит к однократному повреждению предохранителя высокими температурами и сокращению его срока службы. Могут также наблюдаться явления предварительного плавления и аномального плавления. Компания Westking всегда придерживается принципов безопасности и надежности и производит высококачественные предохранители, позволяющие значительно улучшить преобразование энергии.
