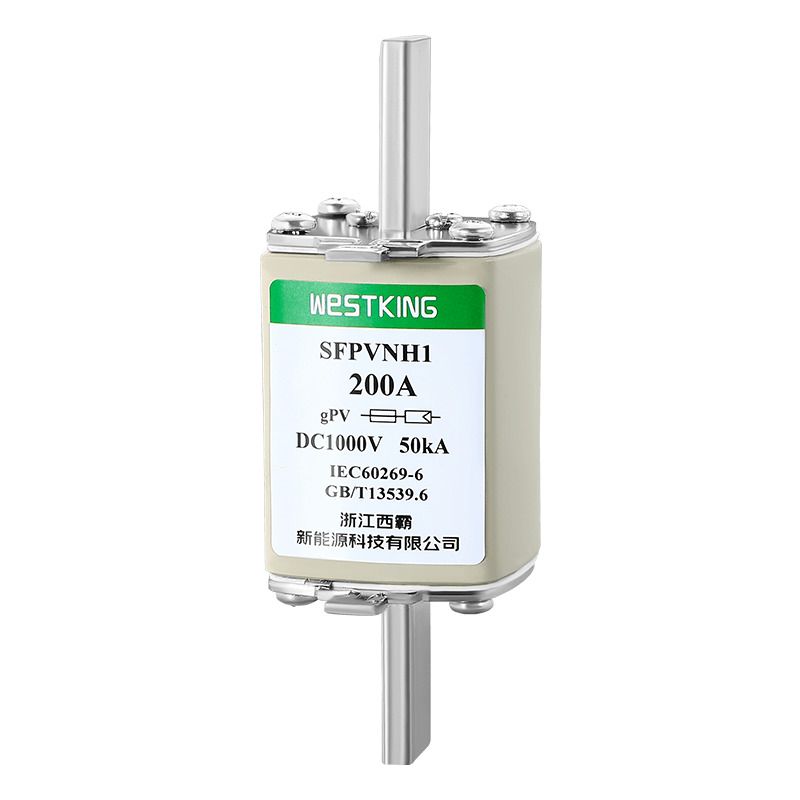

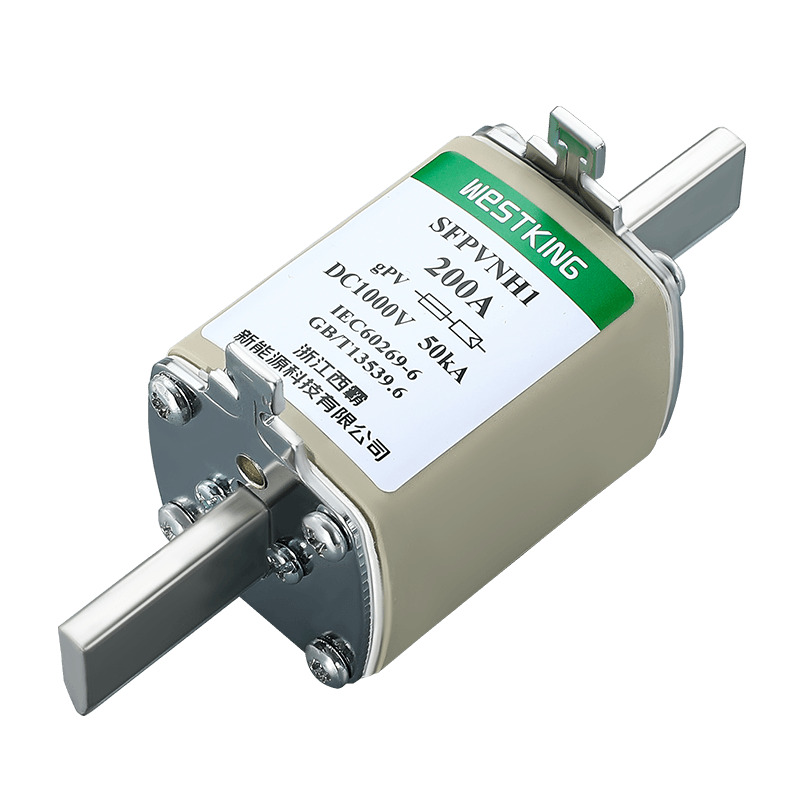

Серия фотоэлектрических предохранителей WESTKING SFPVNH1, специально разработанная для защиты фотоэлектрических систем
выступает в качестве специального решения. Эти плавкие вставки от WESTKING, разработанные для быстрого реагирования на короткие замыкания в солнечных панелях фотоэлектрической цепи, играют ключевую роль в экранировании кабелей внутри фотоэлектрической цепи, выполняя роль основного предохранителя.Серия фотоэлектрических предохранителей WESTKING SFPVNH1
специально разработан для защиты фотоэлектрических систем. Когда происходит короткое замыкание в солнечной панели в фотоэлектрической цепи, плавкие вставки WESTKING SFPVNH1 эффективно защищают кабели в фотоэлектрической цепи (категория главных предохранителей). Эта серия предохранителей не только расширяет наш выбор размеров фотоэлектрических предохранителей по всему миру, но также использует тип gPV, который соответствует обоим стандартам IEC 60269-6 для фотоэлектрических систем. Кроме того, эти предохранители также оснащены съемными ножами для удобного прямого монтажа. Их основные особенности включают малая отключающая способность тока короткого замыкания, устойчивость к температурным циклам, прочная конструкция для увеличения срока службы системы, высокая эффективность при минимальных потерях мощности и компактность. Серия фотоэлектрических предохранителей WESTKING SFPVNH1 доступна в двух версиях: с простым лезвием и для прямого монтажа, что позволяет удовлетворить разнообразные потребности различных приложений фотоэлектрических систем.
•Номинальное напряжение: | 1000 В постоянного тока |
•Номинальные токи: | 40А...160А |
•Категория использования: | ГПВ |
•Номинальная отключающая способность: | 50 кА |
•Минимальный рейтинг прерываний: | 1,35·В |
• Неплавкий ток: | 1,13·В |
•Температура хранения: | -40°С ... 90°С |
•Рабочая Температура : | -40°С ... 85°С |
• Если температура окружающей среды превышает 25°C, обратитесь к таблице коррекции температуры предохранителя WESTKING Solar.
IEC/EN 60269-1 Плавкие вставки – общие требования
IEC/EN 60269-6 Плавкие вставки для солнечных фотоэлектрических систем
UL248-19 Фотоэлектрические плавкие вставки
Соответствует RoHS
Широко признан во всем мире
Способен прерывать малые токи повреждения.
Эффективно выдерживает температурные циклы
Прочная конструкция, обеспечивающая долговечность системы
Высокий КПД при минимальных потерях мощности
Компактный дизайн для компактной установки
Защита входов постоянного тока инвертора
Приложения для повторных объединителей (субобъединитель, массивный объединитель, главный объединитель)
Подходит для всех фотоэлектрических приложений.
is09001 iatf16949
Китай
Номинальный ток | I2t(A2s) | Потеря мощности (Вт) 1,0 В | Вес нетто | |
плавление | Клиринг | |||
40А | 140 | 1200 | 8.0 | 427г |
50А | 159 | 1431 | 11.0 | |
63А | 467 | 4203 | 12.0 | |
80А | 638 | 5742 | 15.50 | |
100А | 1300 | 11700 | 16.50 | |
125А | 2547 | 22923 | 17.50 | |
160А | 5198 | 46782 | 22.00 |
Описание:
1. Предохранитель нормально работает в диапазоне температур от -5°C до 40°C, дополнительная коррекция не требуется.
2. Допустимые условия использования: от -40°C до 85°C.
3. В пределах допустимых условий использования см. эту таблицу.
Плавкая вставка NH0 gPV на 1000 В постоянного тока — это компактный и высококачественный продукт, разработанный и изготовленный компанией WESTKING New Energy Technology Co., Ltd. для использования на платформе напряжения 1000 В постоянного тока. Эта плавкая вставка с платформой напряжения 40–100 А предназначена для экономии места в распределительных коробках благодаря своему небольшому размеру и высокой способности сегментации. Он способен быстро отключить цепь за короткое время, эффективно защищая оборудование от повреждений, вызванных перегрузкой по току и коротким замыканием. Изготовленная из высококачественных материалов, эта плавкая вставка обеспечивает превосходную надежность и длительный срок службы.
