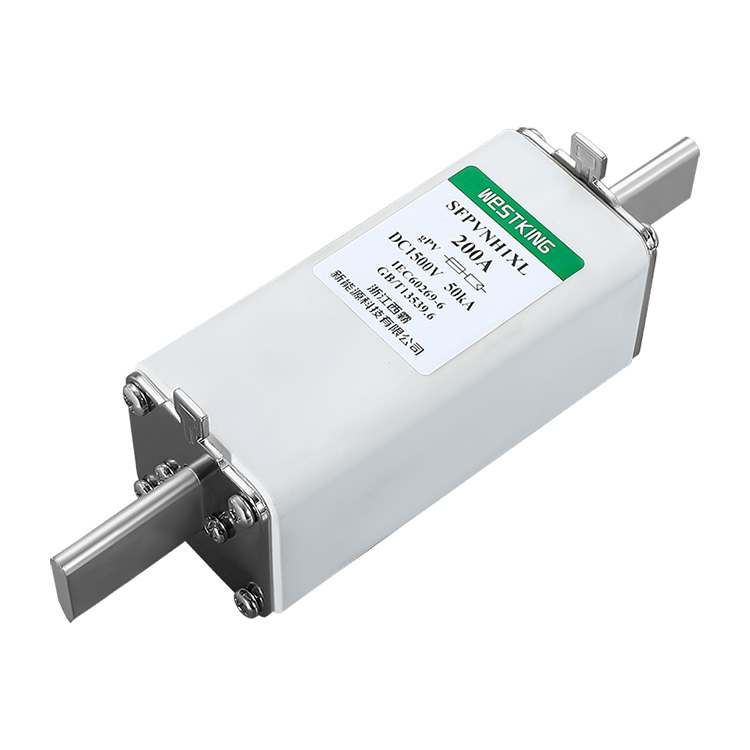

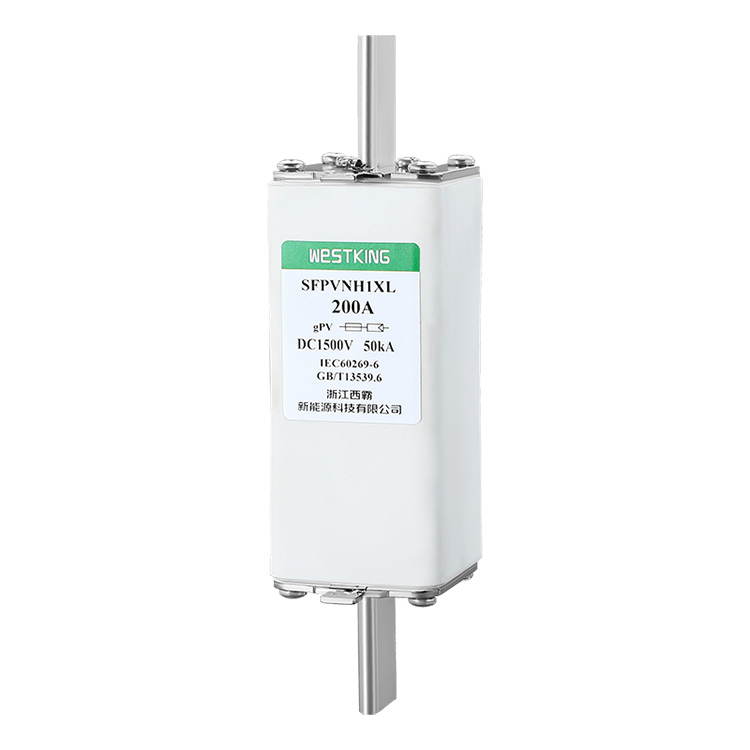

Предохранительная вставка NH1XL GPV 1500 В постоянного тока

Благодаря достижениям в области фотоэлектрических технологий, эффективность преобразования солнечной энергии постоянно повышается. Следовательно, многие фотоэлектрические электростанции перешли с напряжения 1000 В постоянного тока на напряжение 1500 В постоянного тока, что привело к уменьшению потерь мощности и повышению эффективности системы.

Отправить запрос

Описание продукта

По мере совершенствования фотоэлектрических технологий, эффективность преобразования солнечной энергии продолжает расти. Многие фотоэлектрические электростанции повысили напряжение с 1000 В постоянного тока до 1500 В постоянного тока, что снизило потери мощности. В ответ на рыночный спрос компания WESTKING разработала серию сильноточных фотоэлектрических предохранителей 1500 В постоянного тока, в том числе 10X85 мм, 10/14X85 мм, а также сильноточные фотоэлектрические предохранители квадратного трубчатого типа NH1XL, NH2XL, NH3XL, чтобы удовлетворить потребности в электрической защите современной фотоэлектрической области. . Повышение напряжения предъявляет более высокие требования к процессу изготовления предохранителей. WESTKING имеет независимый научно-исследовательский институт, а основной компонент, плавкий предохранитель, изготовлен из материала с высокой дугостойкостью, который эффективно поглощает удар дуги, возникающий в процессе отключения высокого напряжения, обеспечивая безопасное отключение тока перегрузки.

Технические данные

•Номинальное напряжение:	1500 В постоянного тока •Номинальные токи:
63А...250А	•Категория использования:
ГПВ	•Номинальная отключающая способность:
50 кА	•Минимальный рейтинг прерываний:
1,35·В	• Неплавкий ток:
1,13·В	•Температура хранения:
-40°С ... 90°С	•Рабочая Температура :
-40°С ... 85°С

• Если температура окружающей среды превышает 25°C, обратитесь к таблице коррекции температуры предохранителя WESTKING Solar.

Стандарты

IEC/EN 60269-1 Плавкие вставки – общие требования

IEC/EN 60269-6 Плавкие вставки для солнечных фотоэлектрических систем

UL248-19 Фотоэлектрические плавкие вставки

Соответствует RoHS

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ/ПРЕИМУЩЕСТВА

Мировое признание

Возможность отключения при низком токе повреждения

Низкое энергопотребление

Высокопрочная глиноземная керамика

Высокая эффективность, низкое энергопотребление

Простая установка вставки

ПРИЛОЖЕНИЯ

Приложения для защиты фотоэлектрических электростанций

Защита инверторов

Защита от входящего сетевого тока

Сертификаты

• is09001 iatf16949

Источник

Китай

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный ток	I2t(A2s)		Потеря мощности (Вт) 1,0 В	Вес нетто
Номинальный ток	плавление	Клиринг	Потеря мощности (Вт) 1,0 В	Вес нетто
63А	500	1250	22	960г
80А	680	2300	24
100А	1100	4200	29
125А	2000	8000	35
160А	5200	19000	42
200А	9500	46000	52
250А	16800	82000	60
