Предохранитель H EV серии 750 В постоянного тока

Предохранители типа H и J оптимизированы для различных сценариев применения соответственно. Предохранитель типа H благодаря своей компактной конструкции и небольшому размеру идеально подходит для небольших электромобилей с ограниченным пространством. Однако предохранитель J-типа больше по размеру и имеет более высокую токовую нагрузку, что делает его более подходящим для крупногабаритных электромобилей и электромобилей.

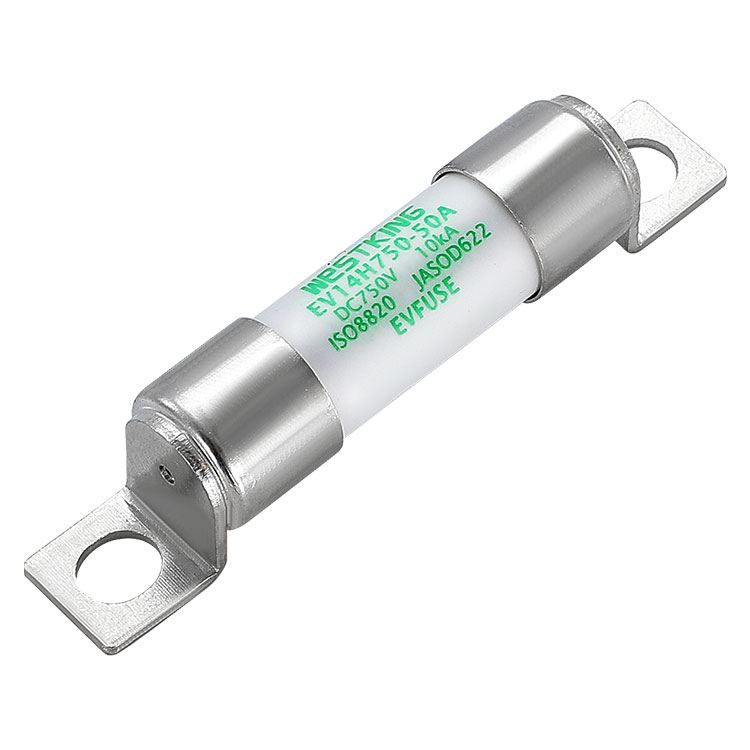

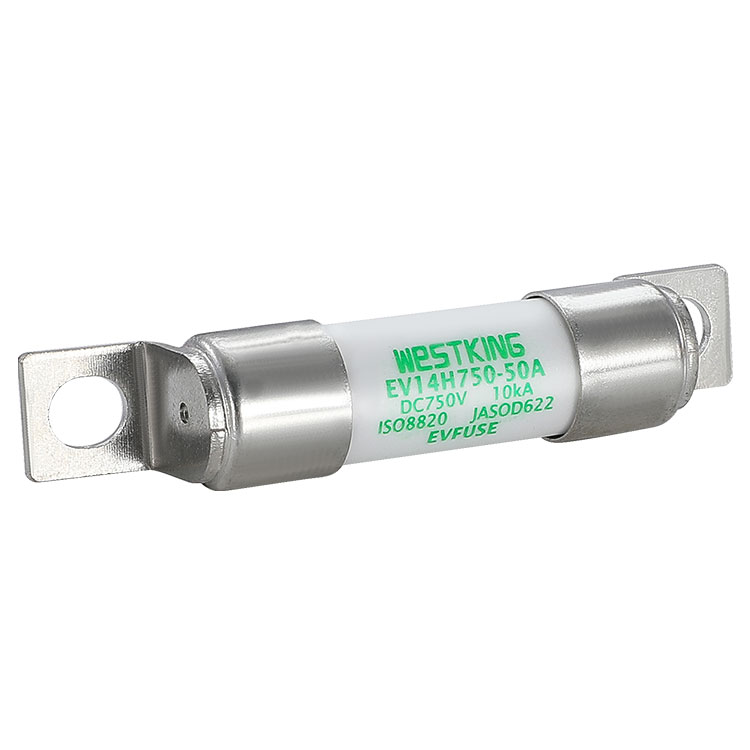

EV14H750 — это новый предохранитель для защиты энергетических транспортных средств производства WESTKING, предназначенный для платформ с напряжением ниже 750 В постоянного тока. Он в основном используется для защиты ответвленных цепей и имеет максимальный диапазон тока 60 А. Этот предохранитель имеет небольшой размер и высокую отключающую способность, что делает его отличным выбором для электромобилей.

Предохранитель H EV серии 750 В постоянного токаТехнические данные

Предохранитель H EV серии 750 В постоянного токаОписание материала:

1- Трубка предохранителя изготовлена ​​из высокопрочной керамики из 95% глинозема,

2. Элемент предохранителя изготовлен из импортного японского материала и подвергается точной штамповке.

Предохранитель H EV серии 750 В постоянного токаСтруктурный процесс:

1- Металлические медные детали клепаются, а затем снова свариваются;

2- Внутренний кварцевый песок использует уникальный процесс отверждения WESTKING, предотвращающий отслоение продукта и образование дуговых разрядов, вызванных неисправностями линии во время динамической работы.

Предохранитель H EV серии 750 В постоянного токаСтандарты

ИСО8820-8

ПОЛУЧИТЕ D622

Изготовлено в соответствии с системой качества ITAF16949 для соответствия автомобильным требованиям.

Соответствует RoHS

Декларация REACH доступна по запросу

Предохранитель H EV серии 750 В постоянного токаОСНОВНЫЕ ХАРАКТЕРИСТИКИ/ПРЕИМУЩЕСТВА

Сильная устойчивость к скачкам тока

Устойчивость к суровым условиям вождения

Безопасные и надежные характеристики плавления

Двойная защита от перегрузки и короткого замыкания.

Низкое повышение температуры и энергопотребление, расширяющее диапазон заряда батареи.

Высокая отключающая способность

Предохранитель H EV серии 750 В постоянного токаПРИЛОЖЕНИЯ

Защита аккумуляторной батареи

БДУ и ПДУ

Распределительная коробка аккумуляторной батареи для вспомогательного оборудования

ЭТО/ВСЕ

Хранение электрической энергии

Зарядное устройство для аккумулятора

Защита пакета суперконденсаторов

Резервная защита для реле/разъединителя/выключателя постоянного тока

Защитное отключение при обслуживании (MSD)

Сертификаты

is09001 iatf16949

Источник

Китай

Характеристики EV FUSE t-I

Таблица коэффициентов температурной коррекции

Описание:

1. Предохранитель нормально работает в диапазоне температур от -5°C до 40°C, дополнительная коррекция не требуется.

2. Допустимые условия использования: от -40°C до 85°C.

3. В пределах допустимых условий использования см. эту таблицу.

Позвольте познакомить вас с WESTKING EVFUSE, структура безопасного и надежного предохранителя электромобиля должна быть такой.

1-Металлическая торцевая крышка и фиолетовые медные ножки заклепаны и повторно приварены, чтобы гарантировать, что они не упадут из-за вибрации.

2. Трубка предохранителя изготовлена ​​из высокоглиноземистой керамики, которая выдерживает воздействие электрической дуги и не деформируется при высоких температурах.

3. Предохранительный элемент изготовлен методом прецизионного штампования из импортных японских сплавов, что обеспечивает стойкость к ударам током.

4-Средством для гашения дуги является кварцевый песок высокой чистоты, который избирательно очищается и обрабатывается.

Процесс отверждения 5-A, разработанный WESTKING, используется для фиксации кварцевого песка, предотвращая разрыв плавкого элемента из-за вибраций и эффективно снижая интенсивность воздействия электрической дуги.

6. Посадка с натягом используется для внутренней и внешней торцевых крышек для уменьшения сопротивления.
