H Предохранитель EV 150 В постоянного тока Серия 200 В постоянного тока

Серия Westking EVFUSE®разработала два индивидуальных решения по защите электромобилей (EV), а именно предохранители типа H и J-типа. Предохранители для электромобилей Westking спроектированы и разработаны на основе взаимодействия с более чем 20 предприятиями, работающими в области новых источников энергии. Эти предохранители полностью соответствуют условиям применения электромобилей на новой энергии, имеют болтовую затяжную конструкцию и изготовлены из высокоглиноземистой жаропрочной керамики. Эти предохранители отличаются лучшей на рынке компактностью, ударопрочностью и функциями моделирования долговечности.

Отправить запрос

Описание продукта

СЕРИЯ ТИПА H 150 В постоянного тока 200 В постоянного тока

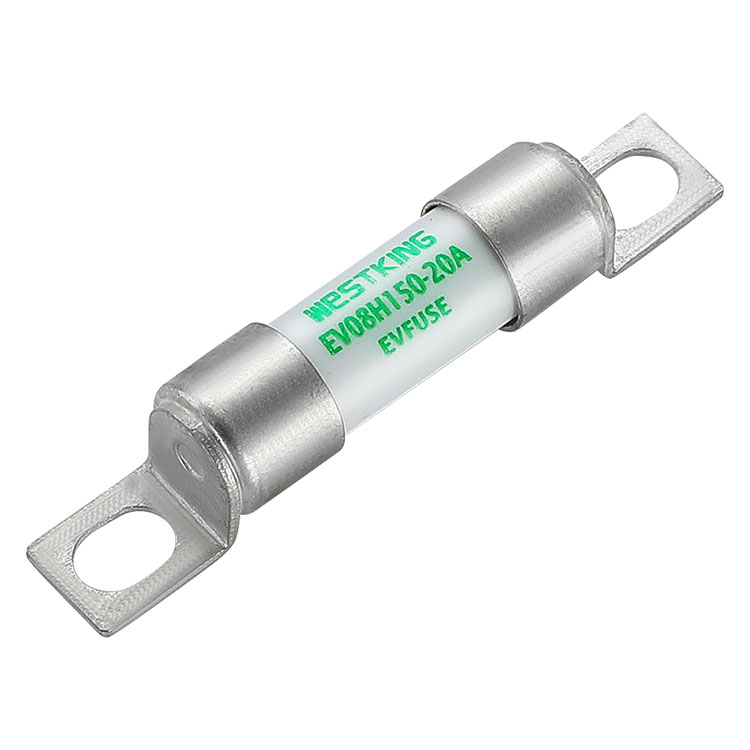

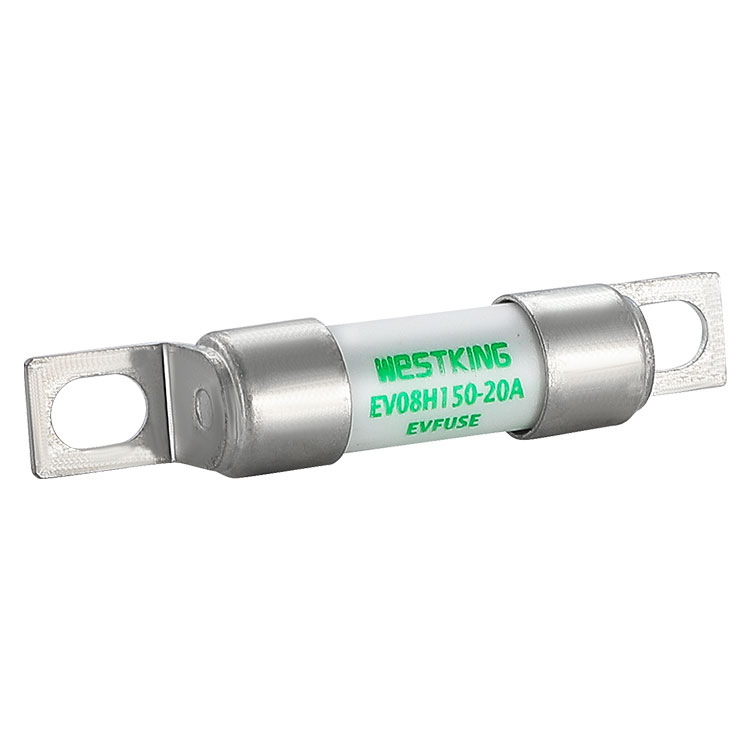

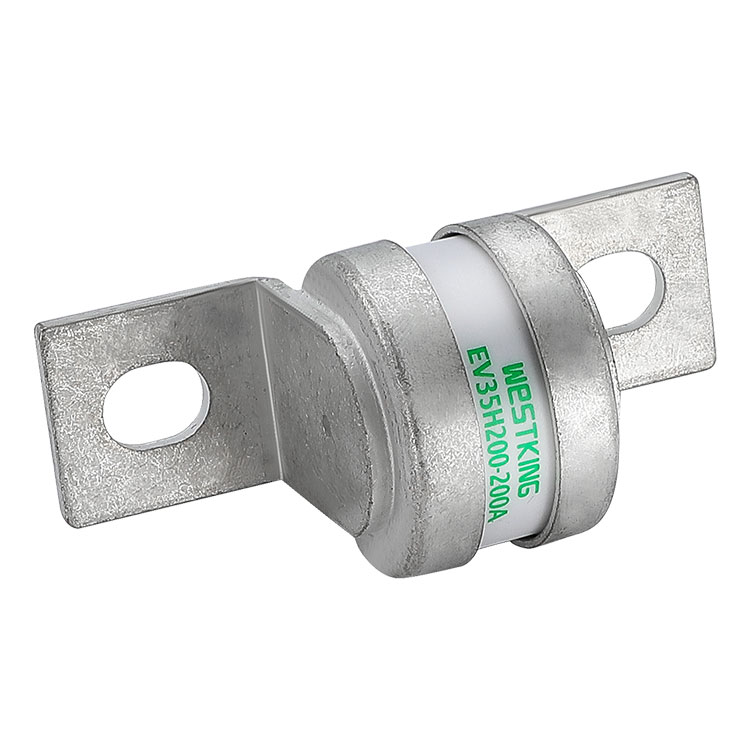

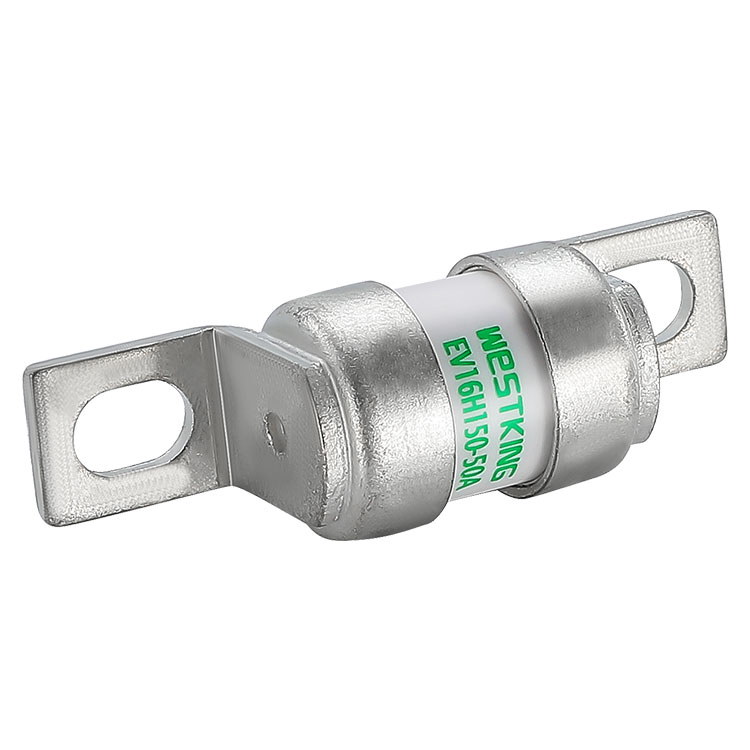

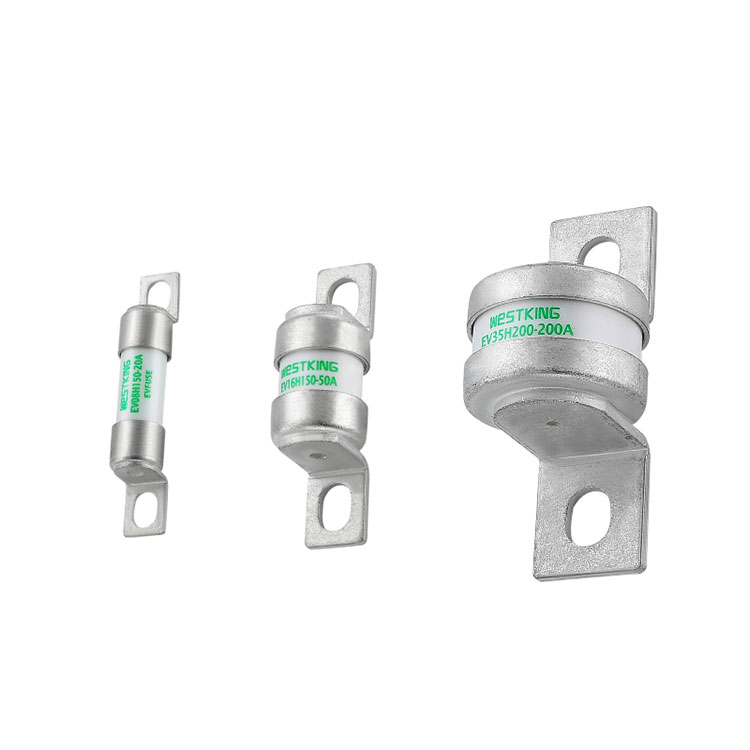

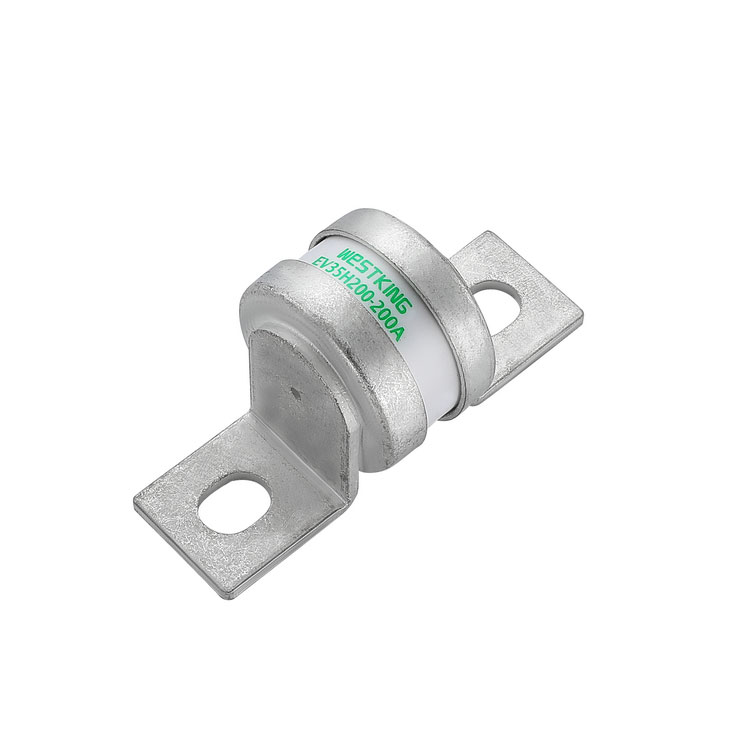

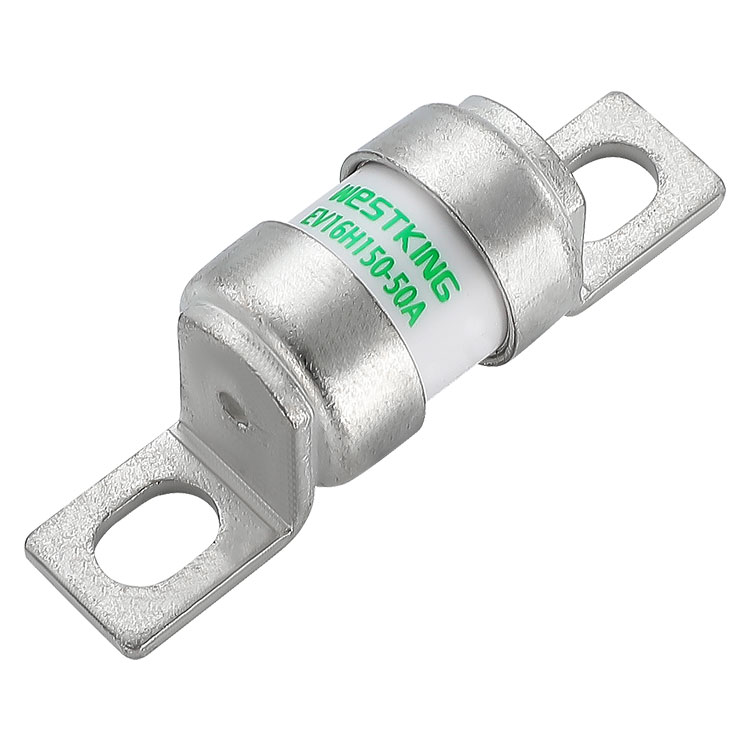

WESTKING EV08H150, EV16H150 и EV35H200 в основном подходят для небольших электромобилей, городских автомобилей или электрических яхт в качестве защиты аккумуляторной батареи, обеспечивая безопасную и надежную работу.

Технические данные

Тип	Номинальное напряжение	Рейтинг течения
EV08H150-(Ампер)	150 В постоянного тока	6А-20А
EV16H150-(Ампер)	150 В постоянного тока	20А-180А
EV35H200-(Ампер)	200 В постоянного тока	200А-500А

•Категория использования:	ГЭВ
•Номинальная отключающая способность:	20 кА
• Постоянная времени:	2±0,5 мс
• Температура окружающей среды:	-40°С ... 125°С

Стандарты

ИСО8820-8

ПОЛУЧИТЕ D622

Изготовлено в соответствии с системой качества ITAF16949 для соответствия автомобильным требованиям.

Соответствует RoHS

Декларация REACH доступна по запросу

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ/ПРЕИМУЩЕСТВА

Двойная защита от перегрузки и короткого замыкания.

Низкое повышение температуры и энергопотребление, расширяющее диапазон заряда батареи.

Высокая отключающая способность

ПРИЛОЖЕНИЯ

Защита аккумуляторной батареи

БДУ и ПДУ

Распределительная коробка аккумуляторной батареи для вспомогательного оборудования

ЭТО/ВСЕ

Хранение электрической энергии

Зарядное устройство для аккумулятора

Защита пакета суперконденсаторов

Резервная защита для реле/разъединителя/выключателя постоянного тока

Защитное отключение при обслуживании (MSD)

Сертификаты

is09001 iatf16949

Источник

Китай

EV FUSE 150VDC EV08H150 защита электромобиля и аккумуляторной батареи

Тип	I2t (A2s)		Потеря мощности 0,5 дюйма (Вт)	Вес нетто (г)
Тип	плавление	Клиринг	Потеря мощности 0,5 дюйма (Вт)	Вес нетто (г)
EV08H150-06A	2	6	0.30	6.01
EV08H150-10A	3.8	12	0.75
EV08H150-12A	7	22	0.80
EV08H150-16A	20	50	0.85
EV08H150-20A	25	80	1.2

EV FUSE 150VDC EV16H150 защита электромобиля и аккумуляторной батареи

Тип	I2t (A2s)		Потеря мощности 0,5 дюйма (Вт)	Вес нетто (г)
Тип	плавление	Клиринг	Потеря мощности 0,5 дюйма (Вт)	Вес нетто (г)
ЭВ16Х150-20А	12	100	0.45	32
ЭВ16Х150-25А	18	120	0.60
ЭВ16Х150-32А	32	200	0.68
ЭВ16Х150-35А	50	320	0.75
ЭВ16Х150-50А	100	500	1.05
ЭВ16Х150-63А	180	1100	1.35
ЭВ16Х150-80А	300	1900	2.10
ЭВ16Х150-100А	600	3800	2.78
ЭВ16Х150-125А	625	3900	3.38
ЭВ16Х150-160А	1100	7000	4.28
ЭВ16Х150-180А	1600	12000	5.33

EV FUSE 200VDC EV35H200 защита электромобиля и аккумуляторной батареи

Тип	I2t (A2s)		Потеря мощности 0,5 дюйма (Вт)	Вес нетто (г)
Тип	плавление	Клиринг	Потеря мощности 0,5 дюйма (Вт)	Вес нетто (г)
ЭВ35Х200﹣200А	5200	20500	3.00	154.3
ЭВ35Х200﹣250А	7000	30500	3.90
ЭВ35Х200﹣300А	10000	40000	4.50
ЭВ35Х200﹣350А	15000	60000	5.10
ЭВ35Х200﹣400А	20000	82000	5.50
ЭВ35Х200﹣450А	23000	120000	7.70
ЭВ35Х200﹣500А	28000	180000	9.80
