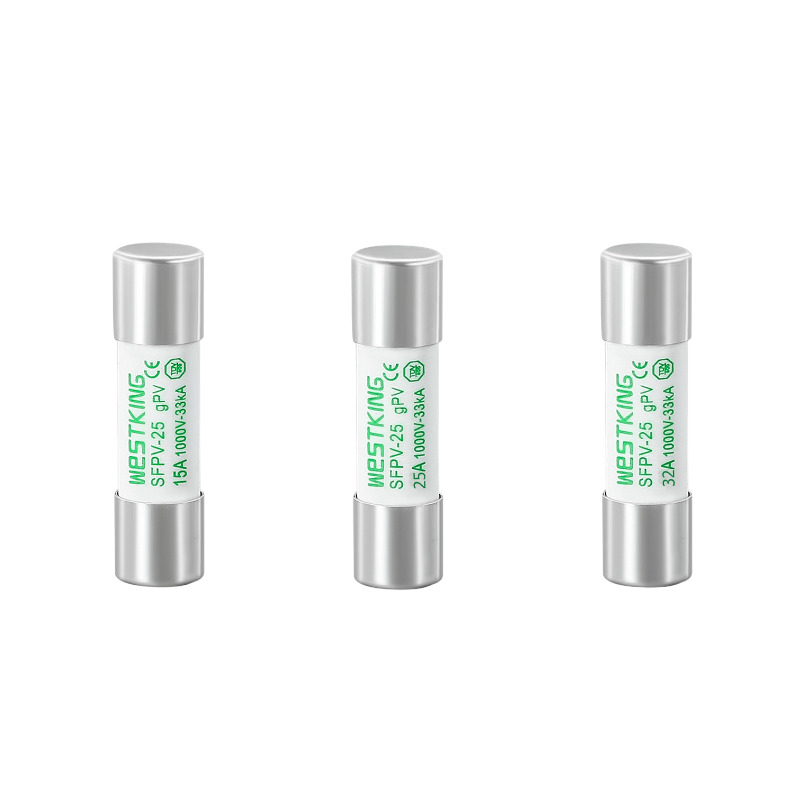

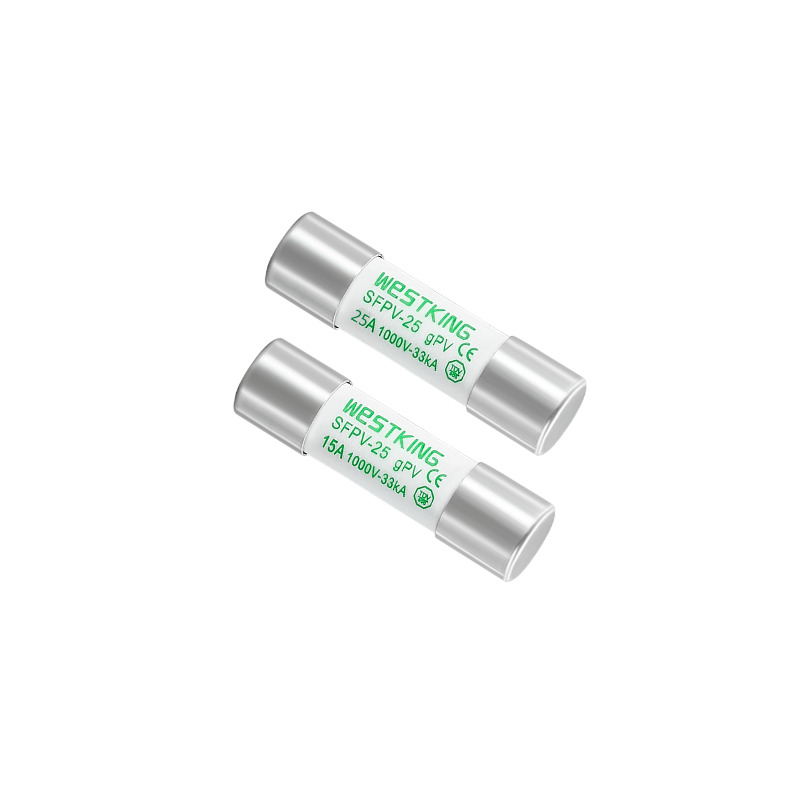

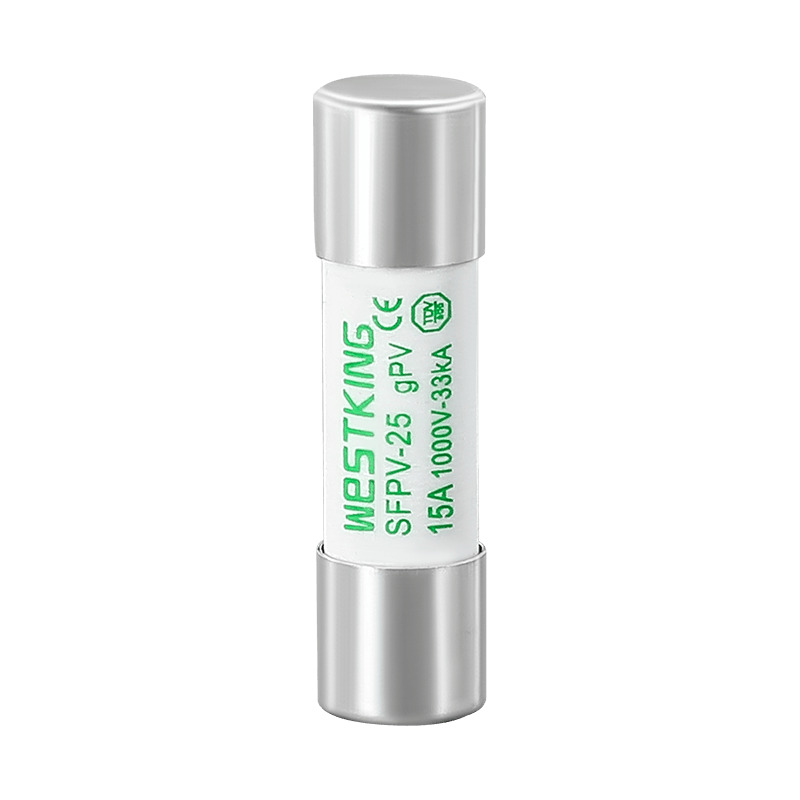

Созданная с учетом фотоэлектрических систем, модель Westking SFPV-25
представляет собой серию специально созданных фотоэлектрических предохранителей, разработанных для обеспечения безопасности фотоэлектрических установок. Благодаря своей сложной конструкции эта серия предохранителей обеспечивает исключительную устойчивость к изменениям температуры и частым циклическим изменениям тока, тем самым обеспечивая длительный срок службы системы.Модель SFPV-25 компании Westking, разработанная специально для защиты фотоэлектрических систем,
представляет собой серию фотоэлектрических предохранителей, предназначенную для обеспечения безопасности фотоэлектрических установок. Его усовершенствованная конструкция обеспечивает исключительную устойчивость к температуре и циклическому току, что способствует продлению срока службы системы. При номинальном напряжении 1000 В постоянного тока модель SFPV-25 имеет низкую минимальную отключающую способность, в 1,35 раза превышающую номинальный ток предохранителя. Это обеспечивает безопасное прерывание цепи даже в типичных условиях низкого тока повреждения, генерируемого фотоэлектрическими массивами. Защитите свою автономную или подключенную к сети фотоэлектрическую систему от неожиданных замыканий на землю и неисправностей линии с помощью линии предохранителей Westking.
•Номинальное напряжение: | 1000 В постоянного тока |
•Номинальные токи: | 1А...32А |
•Категория использования: | ГПВ |
•Номинальная отключающая способность: | 33 кА |
•Минимальный рейтинг прерываний: | 1А > 1,45·В 2...32А > 1,35·В |
• Неплавкий ток: | 1,13·В |
•Температура хранения: | -40°С ... 90°С |
•Рабочая Температура : | -40°С ... 85°С |
• Если температура окружающей среды выше 25°C, обратитесь к таблице коэффициентов температурной коррекции предохранителей WESTKING и руководству пользователя.
IEC/EN 60269-1 Плавкие вставки – общие требования
IEC/EN 60269-6 Плавкие вставки для солнечных фотоэлектрических систем
UL248-19 Фотоэлектрические плавкие вставки
Соответствует RoHS
Исключительно низкая отключающая способность по току повреждения.
Прочная конструкция для продления срока службы системы
Устойчивость к циклическим изменениям температуры
Надежная работа, гарантированная при экстремальных температурах
Защита встроенных фотоэлектрических модулей
Подходит для применения в блоках суммирования.
Применимо ко всем фотоэлектрическим системам.
Обеспечивает защиту на уровне цепочки/массива фотоэлектрических систем.
Совместим с инверторами и контроллерами заряда аккумуляторов.
ТЮВ СЕ
is09001 iatf16949
Китай
Номинальный ток | I2t(A2s) | Потеря мощности (Вт) 1,0 В | Вес нетто | |
плавление | Клиринг | |||
1А | 5 | 16 | 0.9 | 10 г |
2А | 8 | 32 | 1.0 | |
3А | 10 | 48 | 1.3 | |
4А | 13 | 65 | 1.5 | |
5А | 22 | 86 | 1.6 | |
6А | 32 | 100 | 1.8 | |
8А | 42 | 135 | 2.1 | |
10А | 50 | 152 | 2.3 | |
12А | 57 | 188 | 2.7 | |
15А | 60 | 230 | 3.0 | |
20А | 80 | 310 | 3.6 | |
25А | 120 | 420 | 4.5 | |
32А | 185 | 660 | 5.0 |
Описание:
1. Предохранитель нормально работает в диапазоне температур от -5°C до 40°C, дополнительная коррекция не требуется.
2. Допустимые условия использования: от -40°C до 85°C.
3. В пределах допустимых условий использования см. эту таблицу.
Настоящее руководство предназначено для плавкой вставки и держателя предохранителя gPV 1000 В постоянного тока размером 10x38 мм, которые предназначены для защиты солнечных фотоэлектрических установок.
1. Условия труда
1.1 Температура окружающего воздуха
Нормальные условия использования: температура окружающего воздуха не превышает 40°C; средняя температура наружного воздуха за 24 часа не превышает 35°С, при этом в течение года наблюдается более низкое среднее значение; минимальная температура окружающего воздуха не ниже -5°С. Допустимые условия использования: от -40°C до 85°C.
1.2 Высота
Нормальные условия использования: Высота установки не превышает 2000 м. Допустимые условия использования: от 2000м до 4500м. Коррекция параметров высоты. Увеличение высоты в первую очередь приводит к ухудшению изоляции, ухудшению условий отвода тепла и изменению давления воздуха.
а) При увеличении высоты на каждые 100 метров повышение температуры предохранителя увеличивается на 0,1–0,5 К.
б) На каждые 100 метров высоты средняя температура окружающей среды снижается примерно на 0,5К.
в) Как правило, предохранители, используемые в открытых средах, могут игнорировать влияние высоты на номинальный ток и при этом выбирать стандартные условия.
d) Предохранители, используемые в закрытых помещениях, если температура окружающего воздуха или внутренняя температура корпуса существенно не снижаются с высотой и все еще могут достигать более 40°C, необходимо уменьшить номинальный ток. При увеличении высоты на каждые 1000 метров номинальный ток снижается на 2–5%.
1.3 Атмосферные условия
Нормальные условия эксплуатации: Воздух чистый, относительная влажность не более 50% при температуре окружающего воздуха 40°С; более высокая относительная влажность допускается при более низких температурах; в этих условиях из-за изменений температуры иногда может возникать умеренная конденсация. Нормальные условия использования: отсутствие значительной конденсации, относительная влажность до 95%.
2. Условия установки
Предохранитель следует устанавливать горизонтально или вертикально, способ установки зависит от реальной ситуации. Электрический зазор должен быть не менее 8 мм, а путь утечки — не менее 10 мм. Категория установки фотоэлектрического предохранителя — класс III. Условия установки следующие:
а) В месте, где нет значительной вибрации и ударов.
б) В среде, не взрывоопасной и не содержащей газов и пыли, способных разъедать металлы или разрушать изоляцию (в том числе токопроводящую пыль).
в) В месте, защищенном от дождя и снега.
3. Способ установки:
а) установка стандартной направляющей TH35;
б) Спецификация винта: M5;
в) Рекомендуемый момент затяжки: 2,0 Н·м;
г) Допуск крутящего момента: ± 3%.
4. Упаковка и хранение.
Упаковка: Фотоэлектрические предохранители от WESTKING поставляются во внутренних коробках из гофрированной бумаги и внешних картонных коробках с этикетками, предупреждающими о дожде, влагостойкости и хрупкости.
Хранение: Температура: от -40°C до 40°C; Относительная влажность не превышает 70% при 40°С, 80% при 30°С и 90% при температуре ниже 20°С; влагоустойчив, избегайте контакта с жидкой водой и деформации из-за впитывания влаги; пожаробезопасный.
5. Использование и обслуживание
Фотоэлектрические предохранители должны регулярно очищаться и обслуживаться профессиональным персоналом, проверяющим состояние крепежных элементов для обеспечения безопасного использования. Если фотоэлектрический предохранитель плавится, рекомендуется заменить его фотоэлектрическим предохранителем от WESTKING. При замене плавкого предохранителя удалите пыль и другие загрязнения с держателя фотоэлектрического предохранителя.
Пожалуйста, внимательно прочтите данное руководство, так как оно поможет вам правильно использовать предохранители. WESTKING New Energy Technology Co., Ltd. не только предоставляет нашим клиентам высококачественные предохранители, но также предлагает комплексные технические услуги, помогающие пользователям в решении проблем электробезопасности. Будучи первой компанией в Китае, которая занимается исследованием и производством предохранителей постоянного тока, WESTKING по-прежнему стремится предоставлять высококачественные предохранители для новой области электрической энергии.
