Представляем последнюю инновацию Westking: комплексную серию держателей предохранителей.
специально разработан для защиты фотоэлектрических систем. Серия держателей фотоэлектрических предохранителей размером 10X38 мм, разработанная с высокой точностью, специально разработана для защиты фотоэлектрических систем. Эти держатели предохранителей имеют модульную конструкцию и обеспечивают безопасность и удобство использования, соответствуют строгим стандартам IEC и UL и имеют степень защиты IP20. Их отличает интуитивно понятная функция замены предохранителей, требующая всего лишь легкого нажатия для упрощения обслуживания.Westking представляет инновационный и комплексный держатель предохранителей
продукты. Серия держателей фотоэлектрических предохранителей размером 10X38 мм разработана специально для защиты фотоэлектрических систем. Эти держатели предохранителей модульной конструкции безопасны и просты в использовании, соответствуют стандартам IEC и UL, имеют степень защиты IP20 и оснащены функцией замены предохранителей (достаточно легкого касания). Серия держателей фотоэлектрических предохранителей размером 10X38 мм доступна с визуальным индикатором перегорания предохранителя или без него и может быть выбрана в однополюсном исполнении. Серия продуктов Westking, изготовленная из прочного и долговечного термопластика, обеспечивает стабильность и долговечность.Специальная рекомендация: используйте держатели фотоэлектрических предохранителей Westking размером 10X38 мм вместе с соответствующими предохранителями, чтобы обеспечить комплексную защиту вашей фотоэлектрической системы.
•Номинальное напряжение: | 1000 В постоянного тока или 1100 В постоянного тока |
•Номинальные токи: | 32А |
•Степень защиты: | IP20 |
•Размер товара: | Предохранители gPV 10x38 мм |
•Номинальная отключающая способность: | 33кА |
•Температура хранения: | -40°С ... 90°С |
•Рабочая Температура : | -40°С ... 85°С |
• Рассеиваемая мощность держателя предохранителя: | 0,37 Вт |
•Номинальное напряжение изоляции: | 6кВ |
МЭК/ЕН 60269-1
МЭК/ЕН 60269-2
UL4248-1 Держатели предохранителей
UL4248-19 Держатели фотоэлектрических предохранителей
UL486E Клеммы для подключения
CSA C22.2 № 4248-1 Блоки держателей предохранителей
CSA 22.2 № 65 Соединители проводов
Компактный дизайн, экономящий место
Модульная конструкция для гибкости
Установка на DIN-рейку TH35 для легкой интеграции
уровень защиты IP20
Безопасный дизайн для пальцев
Удобный доступ к предохранителю
Запирается без дополнительных аксессуаров.
Пломбируется как в закрытом, так и в открытом положении.
Дополнительный визуальный индикатор предохранителя
Изготовлен из пластика ПБТ.
Включает в себя огнестойкие материалы с индексом воспламеняемости раскаленной проволоки до 960.
Фотоэлектрические приложения до 1100 В постоянного тока
Защита на уровне фотоэлектрической цепочки/массива
Применение инверторов
Работа объединительного блока
is09001 iatf16949
ТЮВ СЕ
Китай
тип | светодиодный индикатор | Вес нетто | упаковка |
СФПВ-25Б-1П | НЕТ | 60г | 12 шт./кор. |
СФПВ-25Б-2П | НЕТ | 121 г | 6 шт./кор. |
СФПВ-25Б-3П | НЕТ | 182г | 4 шт./кор. |
СФПВ-25Б-4П | НЕТ | 243г | 3 шт./кор. |

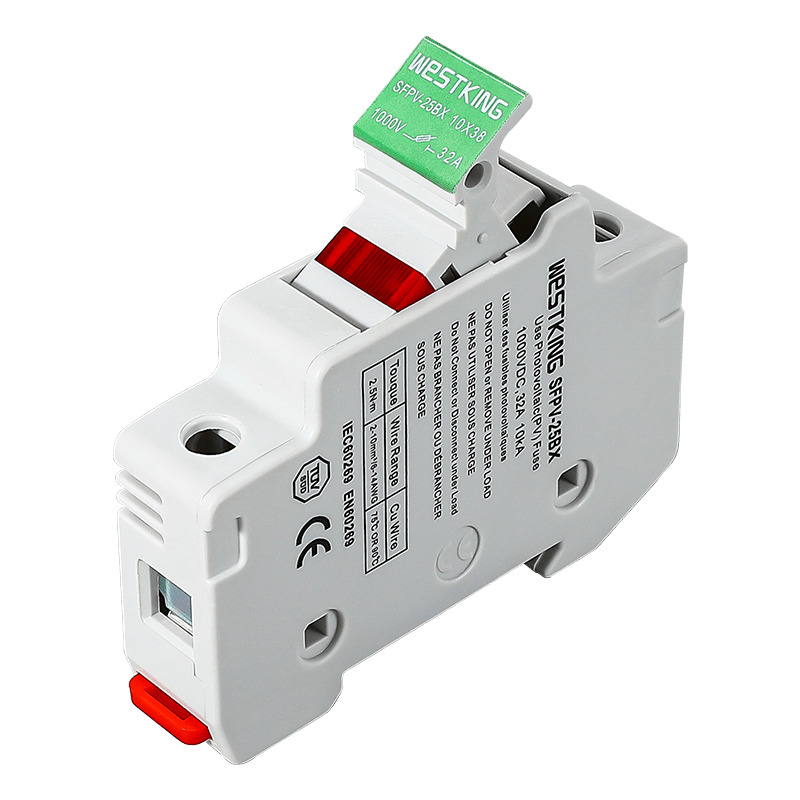

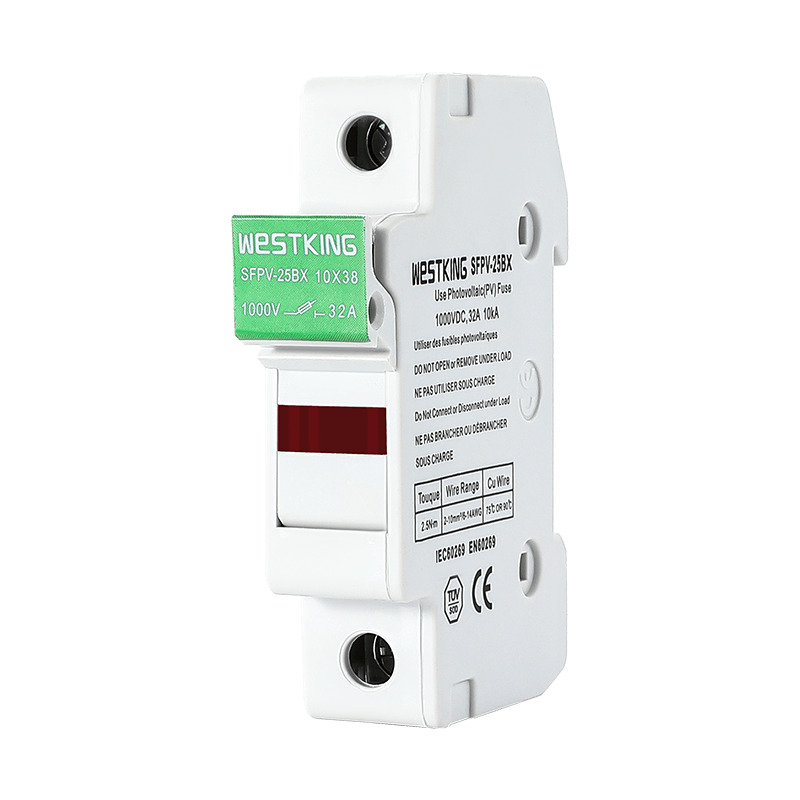

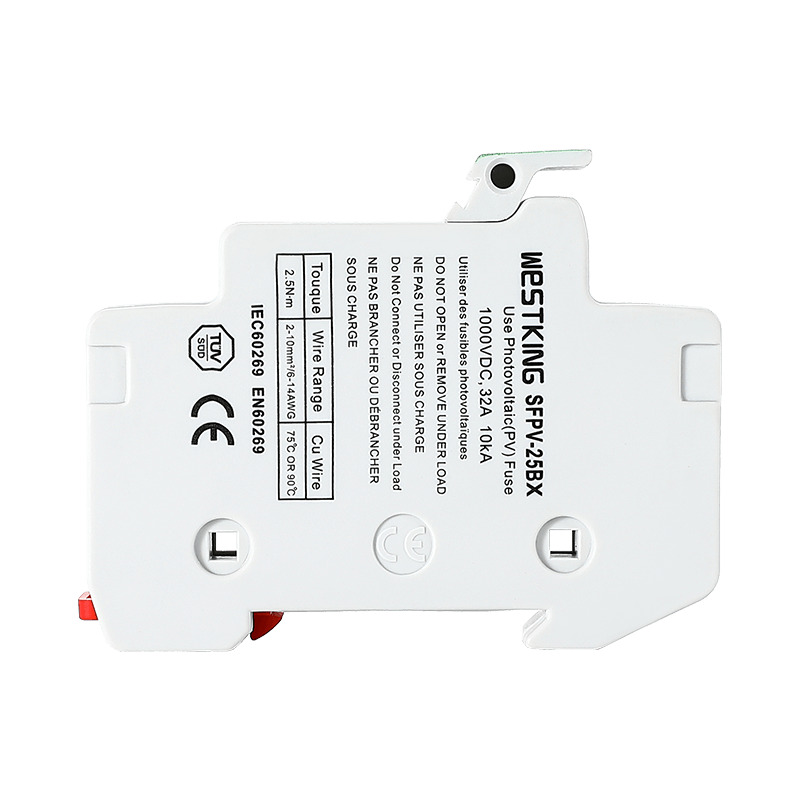

СФПВ-25БХ-1П | ДА | 62г | 12 шт./кор. |
СФПВ-25БХ-2П | ДА | 125 г | 6 шт./кор. |
СФПВ-25БХ-3П | ДА | 187г | 4 шт./кор. |
СФПВ-25ВХ-4П | ДА | 249г | 3 шт./кор. |
Держатель фотоэлектрических предохранителей WESTKING размером 10X38 мм превысил 30 миллионов единиц в фотоэлектрических приложениях для производства электроэнергии в Китае. Поскольку фотоэлектрические предохранители обычно используются на открытом воздухе в суровых условиях со значительными перепадами температур, к выбору материала фотоэлектрических предохранителей предъявляются строгие требования. На этапе исследований и разработок компания WESTKING New Energy Technology Co., Ltd. провела обширные испытания и проверки смоделированных рабочих условий. Основываясь на реальных условиях эксплуатации на рынке и принимая во внимание факторы окружающей среды, компания WESTKING наконец создала фотоэлектрический держатель, который может выдерживать суровые условия испытаний на окружающую среду. Это привело к отличной сарафанному радио на китайском рынке и высоким оценкам пользователей о нашей продукции во многих образцах заявок на проекты технических преобразований.
Ниже приведена таблица коэффициентов снижения характеристик окружающей среды для условий применения держателя фотоэлектрического предохранителя размером 10X38 мм, а также инструкции по установке и подключению. Пожалуйста, прочтите его внимательно, так как он имеет решающее значение для правильного использования фотоэлектрических предохранителей и может уменьшить количество неисправностей, одновременно продлевая срок службы держателя предохранителя.
Максимальный момент затяжки: 2 Нм.
Для жесткого или многожильного провода размером 1–16 мм² (16–6AWG) компания WESTKING рекомендует использовать максимум 2x6 мм² PZ2 или плоские отвертки 5,5x1 мм (с максимальным диаметром 6 мм).
Температура окружающей среды | -40°до 20℃ | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ | 80℃ | 90℃ |
Коэффициент снижения рейтинга (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
Влажность | 95% | 90% | 80% | 50% | - | - | - | - |
Коэффициент снижения рейтинга (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
Количество полюсов (рядом) | Коэффициент снижения тока (lth) |
1р-3р | 1 |
Больше или равно 4P | 0.9 |
