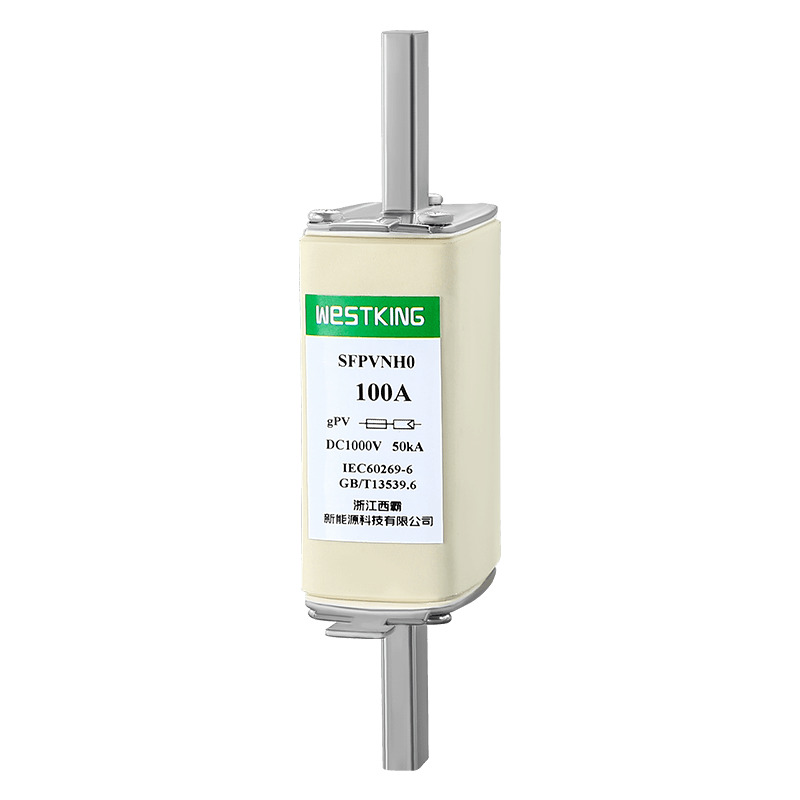

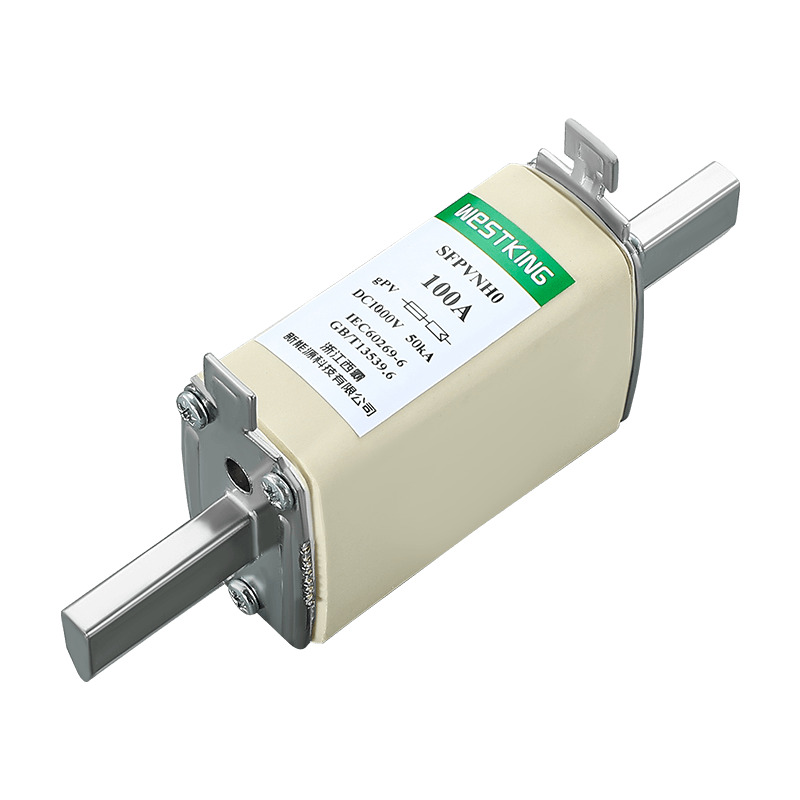

Westking, надежный поставщик из Китая, предлагает высококачественные фотоэлектрические плавкие вставки NH0 GPV 1000 В постоянного тока. Эти плавкие вставки предназначены для применения в фотоэлектрических системах и обеспечивают надежную защиту в системах солнечной энергии. Благодаря стремлению Westking к совершенству эти плавкие вставки соответствуют отраслевым стандартам и обеспечивают эффективные и безопасные решения для проектов солнечной энергетики.
Плавкие вставки NH0 gPV для фотоэлектрических установок от WESTKING были специально разработаны для обеспечения надежного решения по обеспечению безопасности на входе постоянного тока субмассивов, массивов или инверторов фотоэлектрических установок. Эти плавкие вставки обеспечивают комплексную защиту от перегрузок и коротких замыканий (класс gPV в соответствии со стандартами IEC 60269 и UL248-19) с минимальным током предохранителя, в 1,35 раза превышающим номинальный ток (In). Они имеют керамический корпус, который демонстрирует исключительную устойчивость к внутреннему давлению и тепловому удару. Контакты изготовлены из посеребренной меди или латуни, а плавкие элементы состоят из материалов Toshiba, что предотвращает старение и сохраняет неизменными электрические характеристики с течением времени. Для обеспечения оптимальной производительности мы рекомендуем использовать с этими плавкими вставками основания с предохранителями SFPVNH0B на 1000 В постоянного тока.
•Номинальное напряжение: | 1000 В постоянного тока |
•Номинальные токи: | 40А...100А |
•Категория использования: | ГПВ |
•Номинальная отключающая способность: | 50 кА |
•Минимальный рейтинг прерываний: | 1,35·В |
• Неплавкий ток: | 1,13·В |
•Температура хранения: | -40°С ... 90°С |
•Рабочая Температура : | -40°С ... 85°С |
• Если температура окружающей среды превышает 25°C, обратитесь к таблице коррекции температуры предохранителя WESTKING Solar.
IEC/EN 60269-1 Плавкие вставки – общие требования
IEC/EN 60269-6 Плавкие вставки для солнечных фотоэлектрических систем
UL248-19 Фотоэлектрические плавкие вставки
Соответствует RoHS
Широко признан во всем мире
Способен прерывать малые токи повреждения.
Эффективно выдерживает температурные циклы
Прочная конструкция, обеспечивающая долговечность системы
Высокий КПД при минимальных потерях мощности
Компактный дизайн для компактной установки
Совместимое с инверторами и контроллерами заряда аккумуляторов, это устройство обеспечивает защиту встроенных фотоэлектрических модулей и подходит для применения в распределительных коробках.
Подходит для использования во всех фотоэлектрических системах и обеспечивает защиту на уровне цепочки/массива фотоэлектрических систем.
ТЮВ СЕ
is09001 iatf16949
Китай
Номинальный ток | I2t(A2s) | Потеря мощности (Вт) 1,0 В | Вес нетто | |
плавление | Клиринг | |||
40А | 140 | 1200 | 8.0 | 224 г |
50А | 159 | 1431 | 11.0 | |
63А | 467 | 4203 | 12.0 | |
80А | 638 | 5742 | 15.50 | |
100А | 1300 | 11700 | 16.50 |
Описание:
1. Предохранитель нормально работает в диапазоне температур от -5°C до 40°C, дополнительная коррекция не требуется.
2. Допустимые условия использования: от -40°C до 85°C.
3. В пределах допустимых условий использования см. эту таблицу.
Плавкая вставка NH0 gPV на 1000 В постоянного тока — это компактный и высококачественный продукт, разработанный и изготовленный компанией WESTKING New Energy Technology Co., Ltd. для использования на платформе напряжения 1000 В постоянного тока. Эта плавкая вставка с платформой напряжения 40–100 А предназначена для экономии места в распределительных коробках благодаря своему небольшому размеру и высокой способности сегментации. Он способен быстро отключить цепь за короткое время, эффективно защищая оборудование от повреждений, вызванных перегрузкой по току и коротким замыканием. Изготовленная из высококачественных материалов, эта плавкая вставка обеспечивает превосходную надежность и длительный срок службы.
