Высокоскоростной предохранитель 500 В постоянного тока HSFJ500

Предохранители постоянного тока серии Westking HSFJ500Высокоскоростной предохранитель 500 В постоянного тока HSFJ500предназначены для обеспечения надежной защиты различных энергосистем. Эти предохранители представляют собой цилиндрические быстродействующие предохранители с болтовым соединением, которые идеально подходят для полупроводниковых устройств, таких как инверторы, выпрямители и преобразователи, а также аккумуляторных и моторных устройств. Они находят свое применение в таких отраслях, как железнодорожный транспорт и зарядные станции.

Отправить запрос

Описание продукта




Предохранители постоянного тока серии Westking HSFJ500Высокоскоростной предохранитель 500 В постоянного тока HSFJ500обеспечивают быструю реакцию, низкий рост температуры и энергопотребление, хорошие антивибрационные характеристики, надежную защиту от короткого замыкания и простоту установки. Эти функции обеспечивают комплексную защиту энергосистемы для оптимальной производительности и безопасности.


Высокоскоростной предохранитель 500 В постоянного тока HSFJ500Технические данные

Тип Номинальное напряжение Номинальные токи
HSFJ500-20-NS-(Ампер) 500 В постоянного тока/750 В переменного тока 50А,60А,70А,80А,100А,125А,150А
HSFJ500-28-NS-(Ампер) 500 В постоянного тока/750 В переменного тока 100А,125А,150А,175А,200А,250А
HSFJ500-35-NS-(Ампер) 500 В постоянного тока/750 В переменного тока 200А,250А,300А,350А,400А
HSFJ500-48-NS-(Ампер) 500 В постоянного тока/750 В переменного тока 300А,350А,400А,450А,500А,550А,600А

Категория использования:aR

Номинальная отключающая способность: 50 кА


Стандарты

МЭК/ЕН 60269-4

Соответствует RoHS


Высокоскоростной предохранитель 500 В постоянного тока HSFJ500ОСНОВНЫЕ ХАРАКТЕРИСТИКИ/ПРЕИМУЩЕСТВА

Быстрое отключение питания. Быстродействующие предохранители обеспечивают быстрое прекращение тока, сводя к минимуму потери в случае аварии.

Надежность: конструкция с болтовым соединением повышает стабильность и надежность в суровых условиях.

Простая установка: стандартизированная конструкция предохранителя с болтовым соединением для простой установки и обслуживания.

Широкая применимость: Совместимость с различным силовым оборудованием, включая общие шины постоянного тока, преобразователи/выпрямители постоянного тока, пускатели пониженного напряжения и высоковольтные тяговые инверторы.

Безопасность: Защитите оборудование и персонал во время неисправностей.

Экологическое сознание: в производстве используются экологически чистые материалы.

Энергоэффективность: высокая скорость отключения мощности способствует энергосбережению.


Высокоскоростной предохранитель 500 В постоянного тока HSFJ500ПРИЛОЖЕНИЯ

Серия быстродействующих предохранителей с болтовым соединением североамериканского типа HSFJ500 компании WESTKING в первую очередь предназначена для защиты общих шин постоянного тока, преобразователей/выпрямителей постоянного тока, пускателей пониженного напряжения и высоковольтных тяговых инверторов.

Эти предохранители играют жизненно важную роль в электрических системах, поскольку они могут быстро отключить электропитание в случае перегрузки по току или короткого замыкания.


Высокоскоростной предохранитель 500 В постоянного тока HSFJ500Сертификаты

• is09001 iatf16949


Источник

Китай

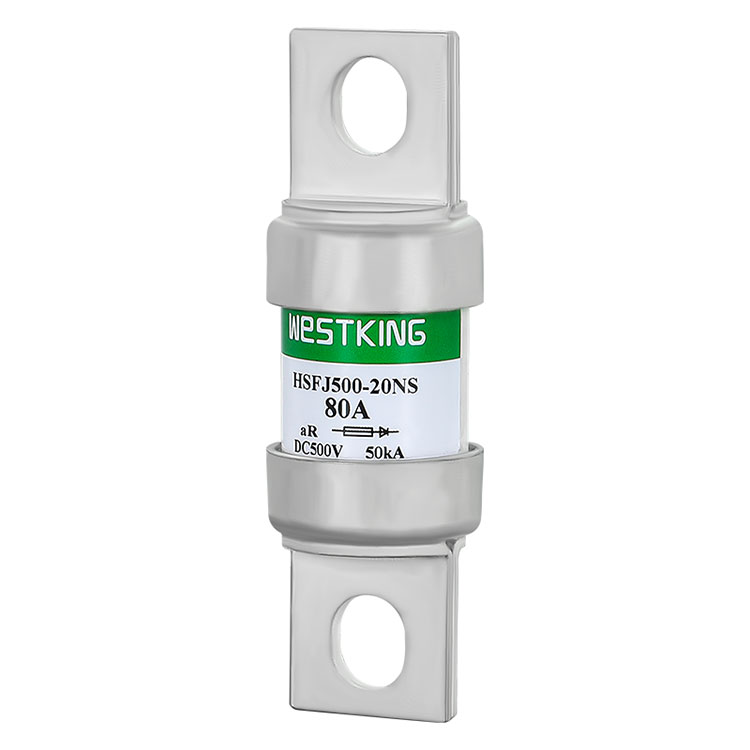

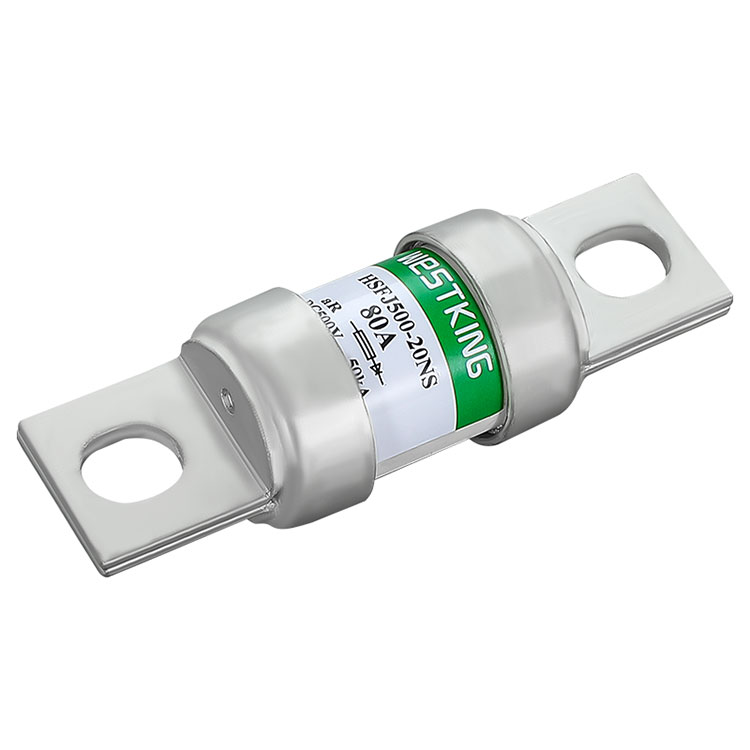

БЫСТРОСКОРОСТНОЙ ПРЕДОХРАНИТЕЛЬ 500 В постоянного тока-HSFJ500-20-NS

Тип I2t (A2s) Потеря мощности 1,0 В (Вт) Монтажный болт/момент затяжки
плавление Клиринг
HSFJ500-20-LS-50A 120 360 8.0 Установите болт М8. Рекомендуемый момент затяжки 12,0 Н▪м
HSFJ500-20-LS-60A 220 600 10.0
HSFJ500-20-LS-70A 340 950 14.0
HSFJ500-20-LS-80A 450 1500 17.0
HSFJ500-20-LS-100A 760 2800 20.5
HSFJ500-20-LS-125A 1140 4600 25.0
HSFJ500-20-LS-150A 2050 6460 30.0

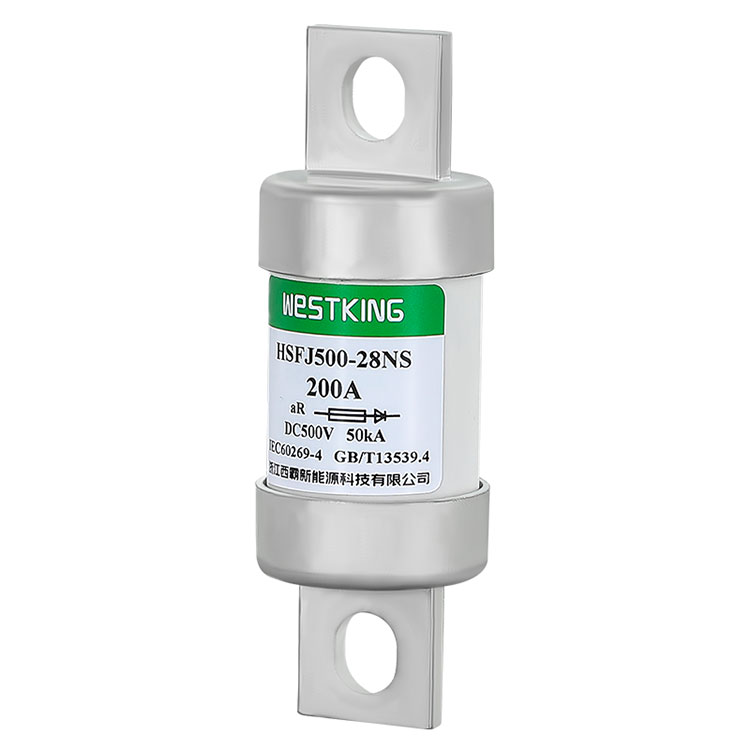

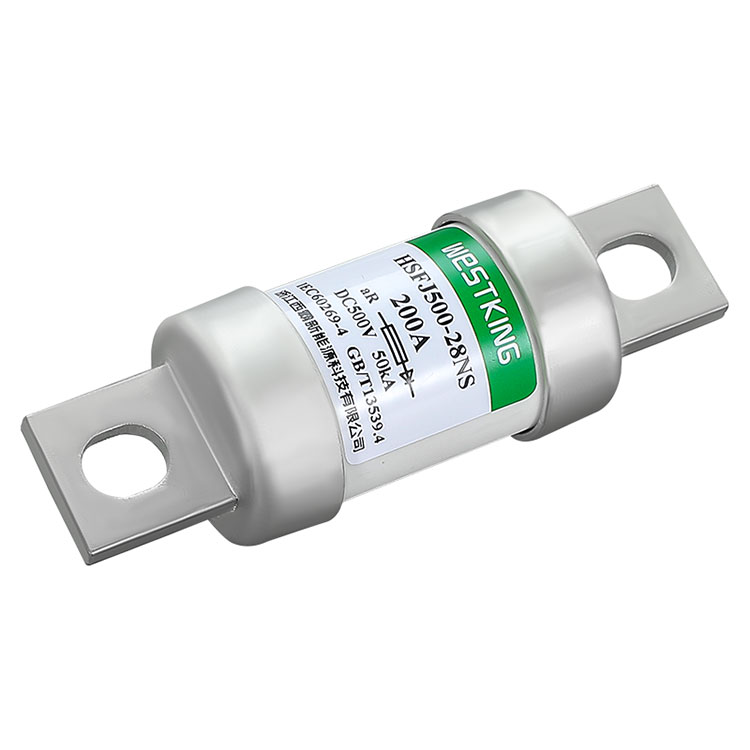

БЫСТРОСКОРОСТНОЙ ПРЕДОХРАНИТЕЛЬ 500 В постоянного тока-HSFJ500-28-NS

Тип I2t (A2s) Потеря мощности 1,0 В (Вт) Монтажный болт/момент затяжки
плавление Клиринг
HSFJ500-28-NS-100A 450 2100 17.0 Установите болт М8. Рекомендуемый момент затяжки 12,0 Н▪м
HSFJ500-28-NS-125A 750 3300 23.5
HSFJ500-28-NS-150A 1000 4500 28.0
HSFJ500-28-NS-175A 1300 6000 33.0
HSFJ500-28-NS-200A 2250 11100 38.5
HSFJ500-28-NS-250A 4900 21500 46.0

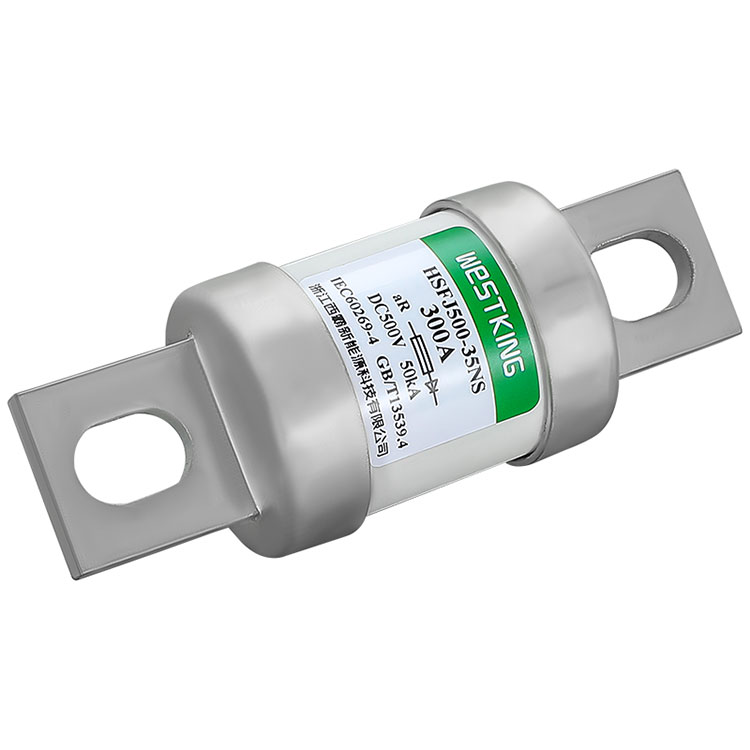

БЫСТРОСКОРОСТНОЙ ПРЕДОХРАНИТЕЛЬ 500 В постоянного тока-HSFJ500-35-NS

Тип I2t (A2s) Потеря мощности 1,0 В (Вт) Монтажный болт/момент затяжки
плавление Клиринг
HSFJ500-35-NS-200A 2250 11100 37.0 Установите болт М10. Рекомендуемый момент затяжки 20,0 Н▪м
HSFJ500-35-NS-250A 6100 30000 40.0
HSFJ500-35-NS-300A 8600 48000 48.0
HSFJ500-35-NS-350A 12500 70500 57.5
HSFJ500-35-NS-400A 18000 91000 64.0

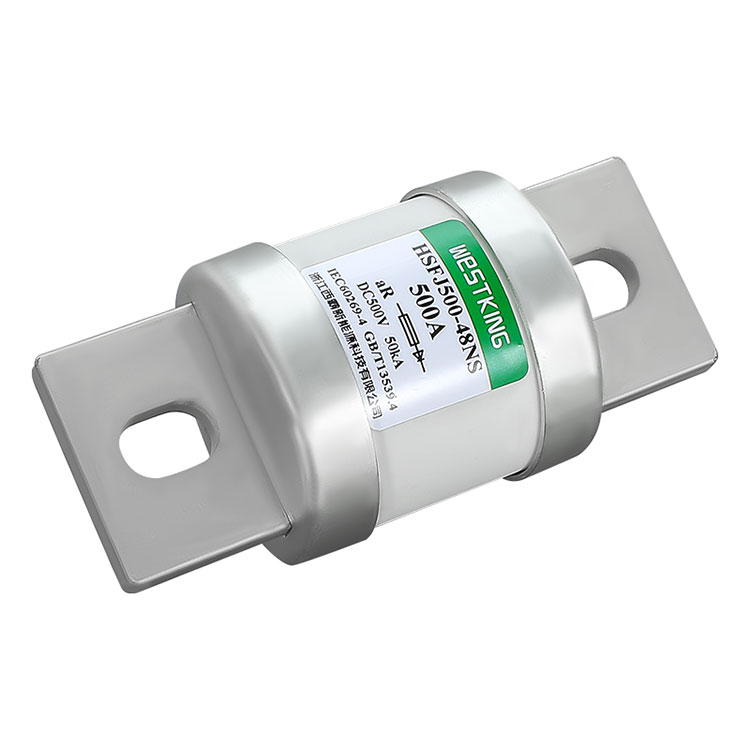

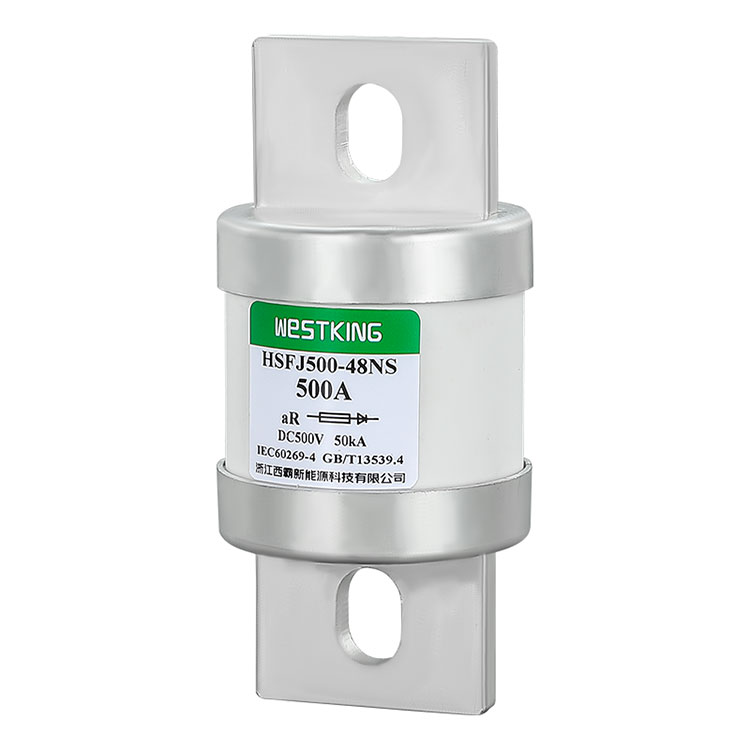

БЫСТРОСКОРОСТНОЙ ПРЕДОХРАНИТЕЛЬ 500 В постоянного тока-HSFJ500-48-NS

Тип I2t (A2s) Потеря мощности 1,0 В (Вт) Монтажный болт/момент затяжки
плавление Клиринг
HSFJ500-48-NS-300A 10600 45000 47.0 Установите болт М10. Рекомендуемый момент затяжки 20,0 Н▪м
HSFJ500-48-NS-350A 14000 67000 55.0
HSFJ500-48-NS-400A 18500 96000 63.5
HSFJ500-48-NS-450A 22500 116000 72.0
HSFJ500-48-NS-500A 28000 140000 81.5
HSFJ500-48-NS-550A 32500 176000 92.5
HSFJ500-48-NS-600A 37500 195000 105.0


Руководство по применению:

Температура окружающей среды:

Нормальные условия эксплуатации: Максимальная температура окружающей среды не более 40°C; Средняя суточная температура не превышает 35°С, а среднее значение, измеренное в течение года, ниже этого; минимальная температура окружающей среды не ниже -5°С.

Допустимые условия эксплуатации: от -40°C до 85°C.

Высота:

Нормальные условия эксплуатации: Высота установки не более 2000м.

Допустимые условия эксплуатации: от 2000м до 4500м.

Атмосферные условия:

Нормальные условия эксплуатации: Чистый воздух, относительная влажность не более 50% при температуре 40°С; допускается более высокая влажность при более низких температурах; в этих условиях из-за изменений температуры иногда может возникать умеренная конденсация.

Допустимые условия эксплуатации: Относительная влажность не превышает 95% без явного образования конденсата.

Условия установки:

ПРЕДОХРАНИТЕЛЬ WESTKING следует устанавливать горизонтально или вертикально в зависимости от реальной ситуации. При установке убедитесь, что электрический зазор составляет не менее 8 мм, а путь утечки — не менее 10 мм. Условия установки следующие:

а) В местах без значительной тряски и ударной вибрации;

б) в средах, не взрывоопасных и не содержащих газов и пыли, способных разъедать металлы и разрушать изоляцию;

в) В местах без дождя, снега и наледи.

Упаковка и хранение:

Упаковка: внутренняя коробка из гофрированной бумаги, внешняя коробка, с защитой от дождя, влаги и хрупкими защитными знаками.

Хранение: Температура от -40°C до 40°C; относительная влажность не более 70% при температуре 40°С, 80% при температуре 30°С и 90% при температуре ниже 20°С; водонепроницаемость, избегайте контакта с жидкой водой и деформации из-за впитывания влаги; пожаробезопасный.

Использование и обслуживание:

ПРЕДОХРАНИТЕЛЬ WESTKING должен регулярно очищаться и обслуживаться специально обученным персоналом, проверять состояние крепежных элементов и обеспечивать безопасную эксплуатацию. Когда предохранительный элемент расплавится, замените его предохранителем той же спецификации и обратите внимание на удаление пыли и других загрязнений с основания.
